计算 M₁, M₂, M₃

KEY_AuthID 与 K_ID

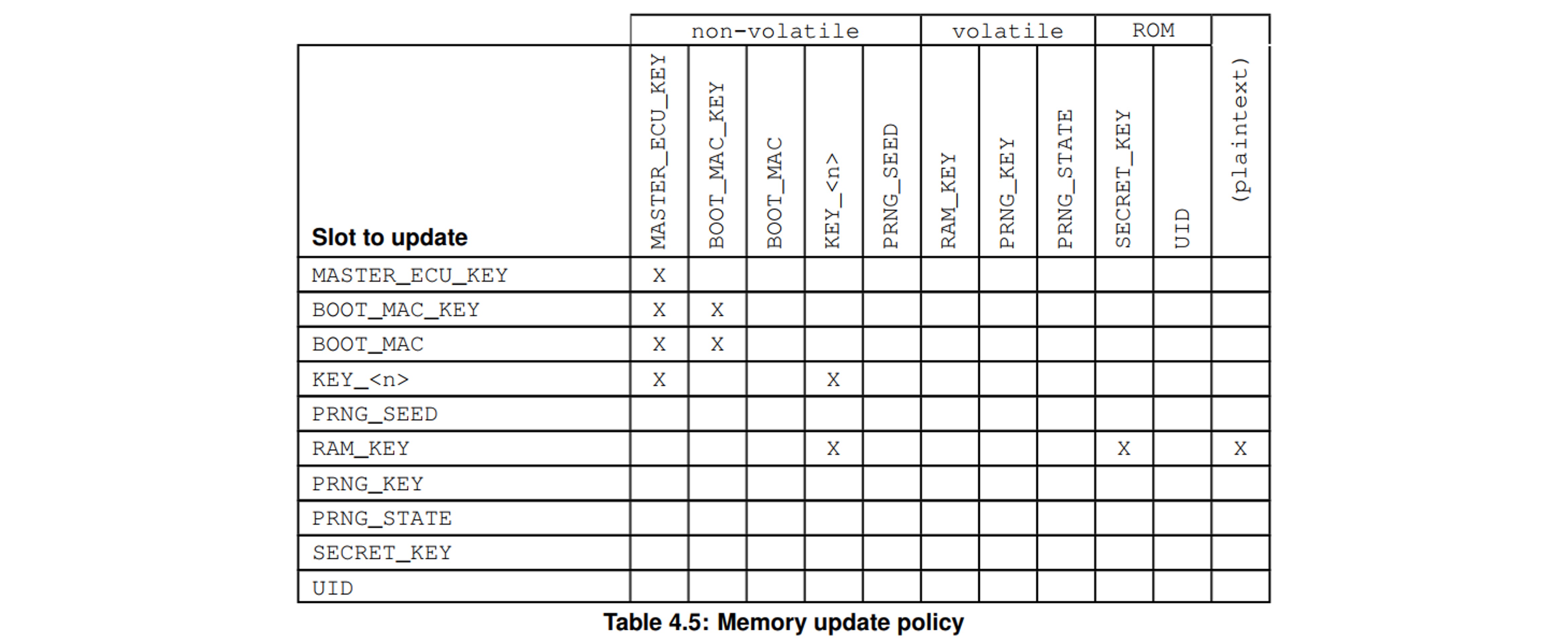

更新一个内存槽（密钥，证书存储在内存槽中）时，外部实体必须知道知道合法的真实的另一个密钥，<Specification of Secure Hardware Extensions> 的 Table 4.5 中描述了， 需要更新的密钥和需要知道的密钥之间的对应关系。该流程图中 KEY_AuthID 是需要上位机知道的密钥，K_ID 是需要被更新的密钥。其中的 ID 指的是 SHE 内存槽的编号。

例如：更新下表中对应 KEY_<n> 的位置的密钥时，因此外部实体应该知道现存的 MASTER_ECU_KEY，以及需要更新的 KEY_<n> 的密钥。

---

F_ID

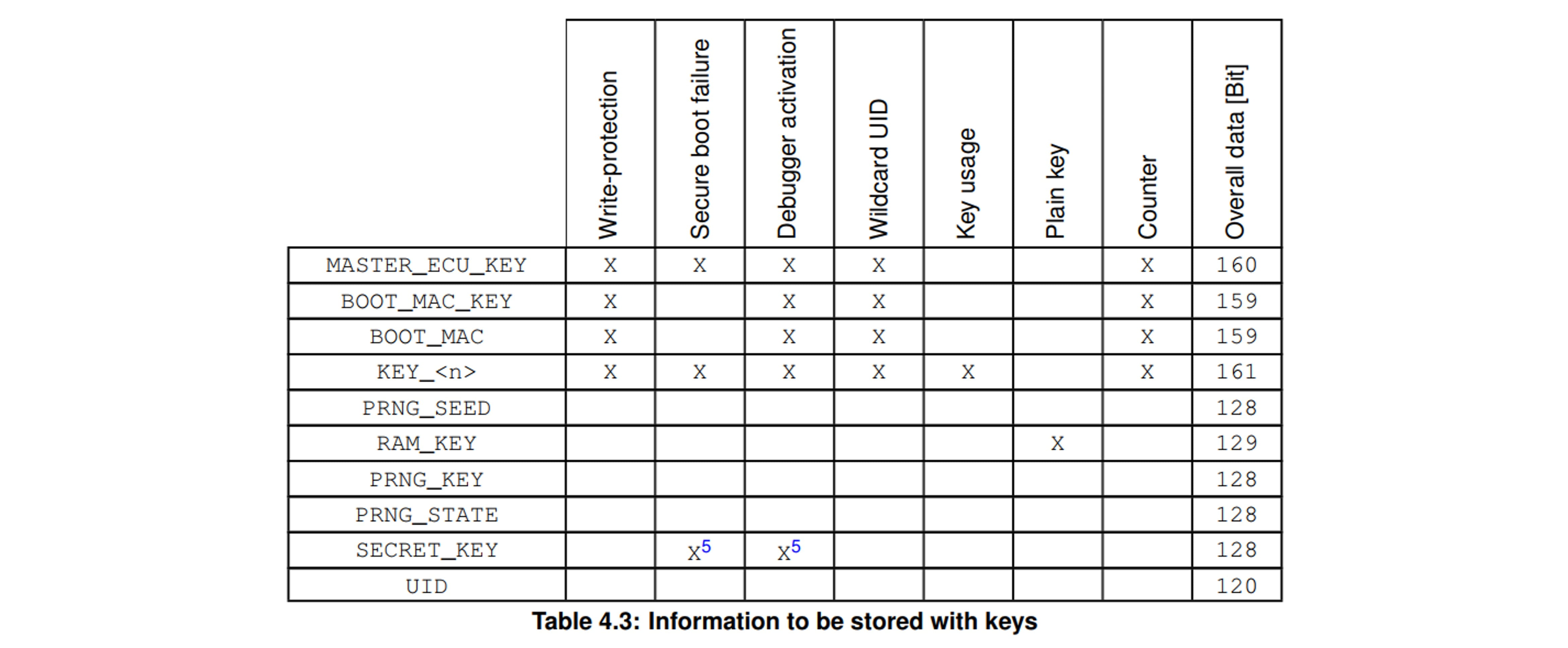

每一个不同的内存槽类型所包含的信息不同，这里的信息通过每个内存槽的 F_ID 来表示，具体参考 Table 4.3。

---

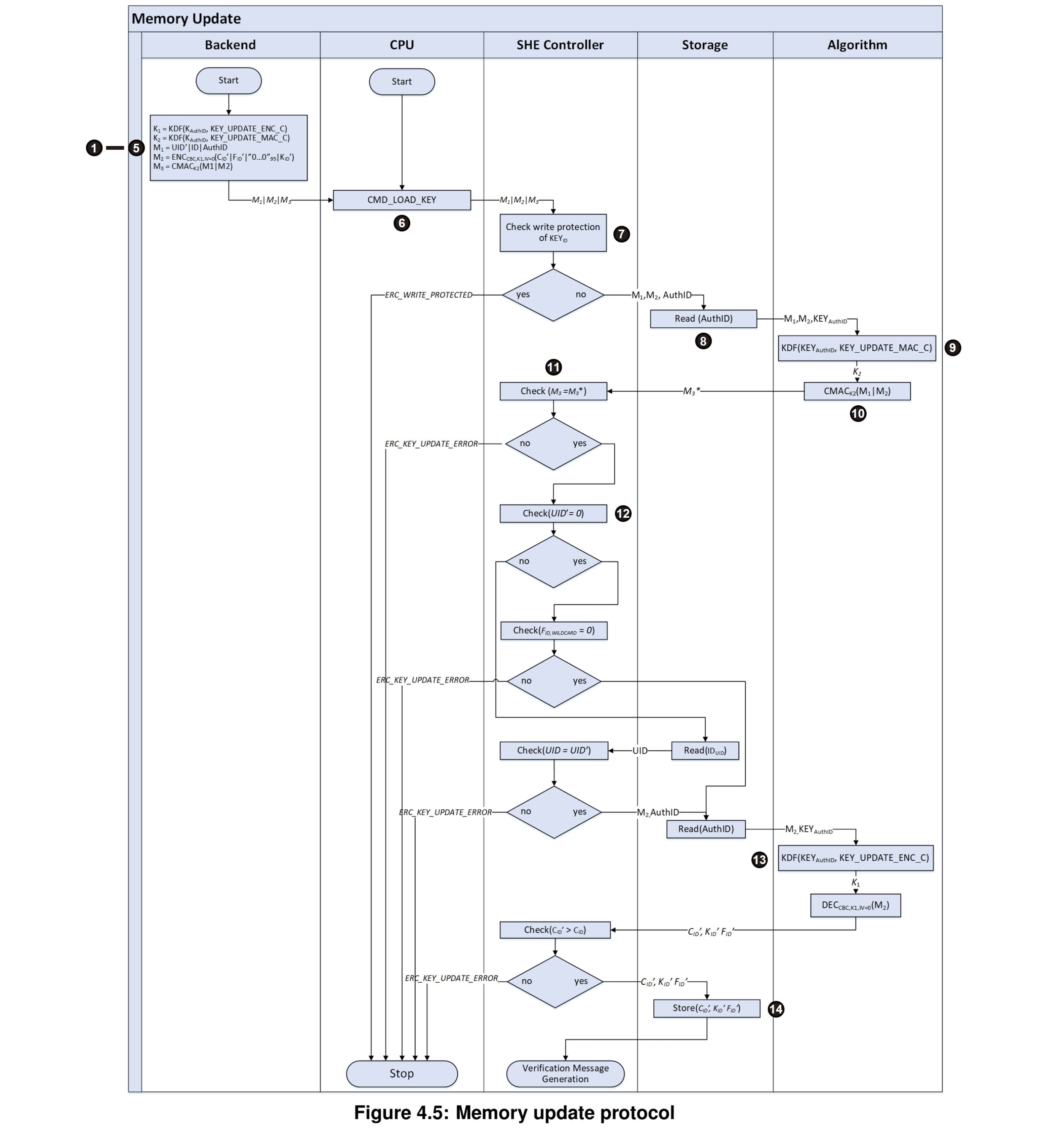

SHE 内存槽更新流程


(1) K₁ = KDF (K_AuthID, KEY_UPDATE_ENC_C)

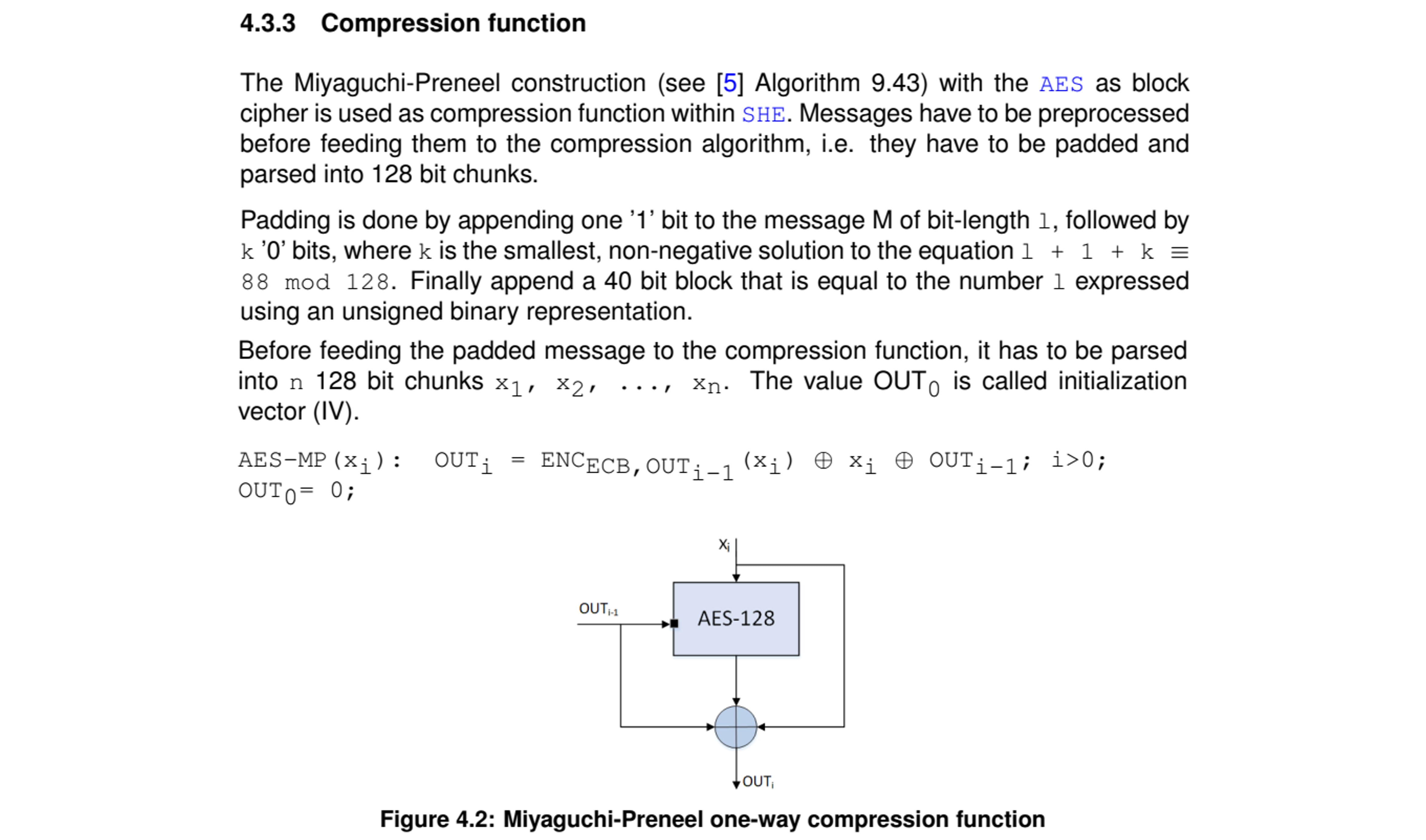

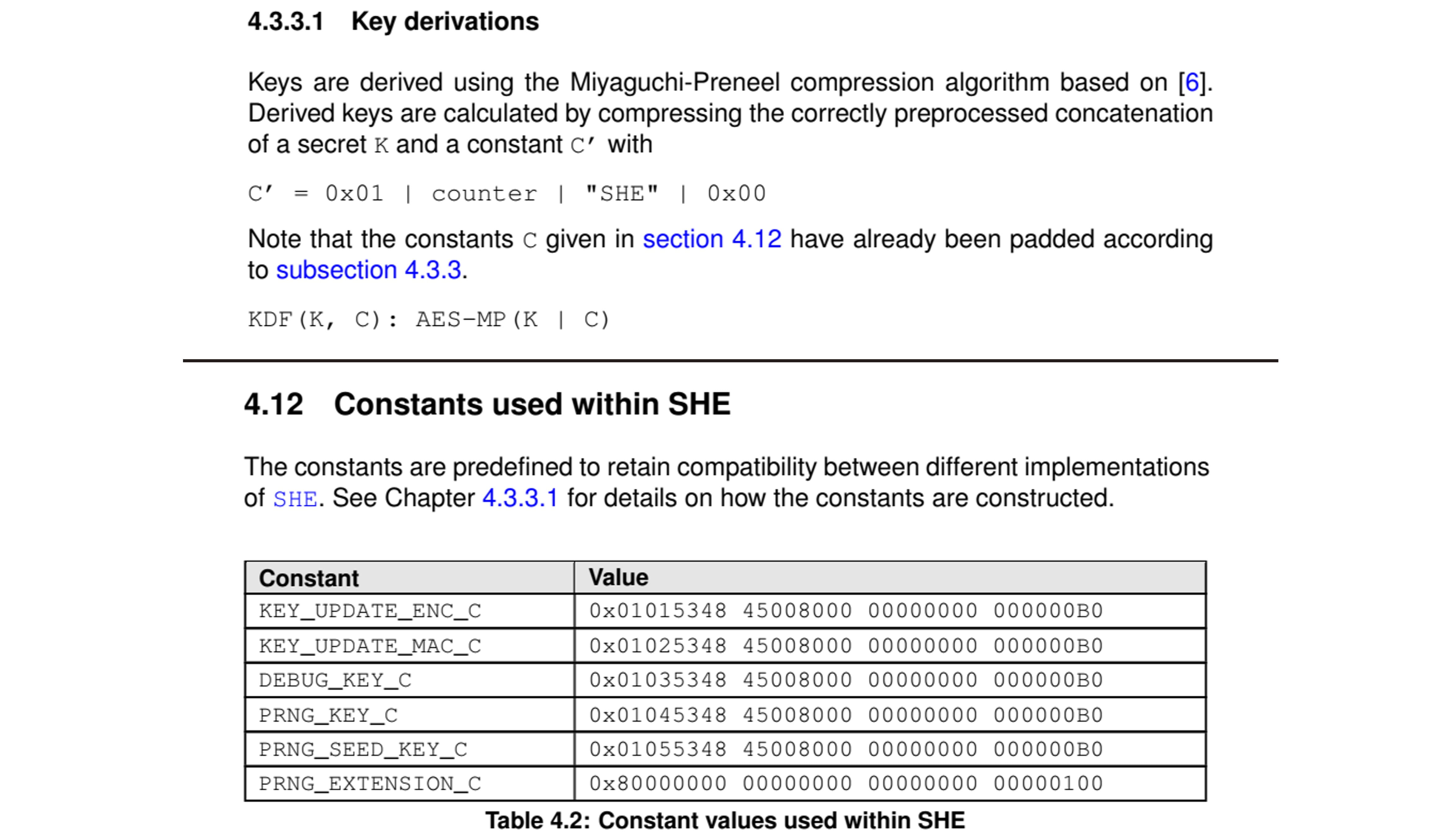

该公式是为了派生出中间密钥 K₁，它是通过 KDF 的压缩函数对 K_AuthID，KEY_UPDATE_ENC_C 进行压缩获得。规范中将 KDF (K, C) 压缩函数等同于 AES-MP (K | C)，如下图所示。 因此 KDF (K_AuthID, KEY_UPDATE_ENC_C) 实际上就等同于 AES-MP (K_AuthID | KEY_UPDATE_ENC_C), KEY_UPDATE_ENC_C 是一个规范中已经给出的常数，为：0x01015348 45008000 00000000 000000B0。注意：这里的‘|’是串联的意思。

接下来我们可以先把 KDF 括号中的内容看作是 Message，在进行压缩前需要对 Message 进行填充，然后拆分成一个个 128 bit 的块。填充是在长度为 L 的消息 M 后面添加一个‘1’位， 和 k 个‘0’位，其中 k 是 L + 1 + k mod 128 与 88 mod 128 同余的最小非负解。拆分后的块为 X₁，X₂，...，X_n。以 X_i 作为明文，OUT_i-1 作为密钥进行 AES-128 ECB 模式下的循环加密运算，每一次计算的结果会和本次的 OUT_i-1 和 X_i 进行异或运算，最后的 OUT_n 的值最为压缩的结果，即 K₁ 的值。（注：ECB 模式是没有初始向量的，这里的 OUT₀ 应该称之为初始密钥）。
(2) K₂ = KDF (K_AuthID, KEY_UPDATE_MAC_C)
K₂ 的获取与 K₁ 同理。

(3) M₁ = UID' | ID | AuthID
M₁ 是 UID, ID 和 AuthID 串联后的值，其中 UID 通常是 HSM 芯片的唯一标识符，本规范中所有的 ' 指代的是新的意思，在这里指代就是，UID 不一定是被更新的 ECU 所对应的 UID，因为在 ECU 在当前状态下被更新的 ID 所对应的 F_ID 的 WILDCARD 为 0 的情况下，在这里上位机填写的 UID' 可以为 0。

(4) M₂ = ENC_CBC,K1,IV=0 (C_ID' | F_ID' | ”0…0“₉₅ | K_ID')
该公式含义为：以 K₁ 为密钥，初始向量为 0，用 AES CBC 模式对数据 C_ID' | F_ID' | ”0…0“₉₅ | K_ID' 进行加密，其结果赋值给 M₂，其中的 ' 在这里指代的分别是需要更新的 C_ID、F_ID 和 KEY。

- CID：用于防止重放攻击的 Counter；
- FID：用于使能与不使能所对应 ID 的 kEY 的更新；
- ”0…0“₉₅：95 个 bit 长度的 0；
- KID：是我们需要更新的目标 KEY。

(5) M₃ = CMAC_K2 (M1 | M2)
该公式的含义是以 K₂ 为密钥，以 AES 算法的 CBC 模式，计算出 M₁ 和 M₂ 串联后的消息消息认证码。

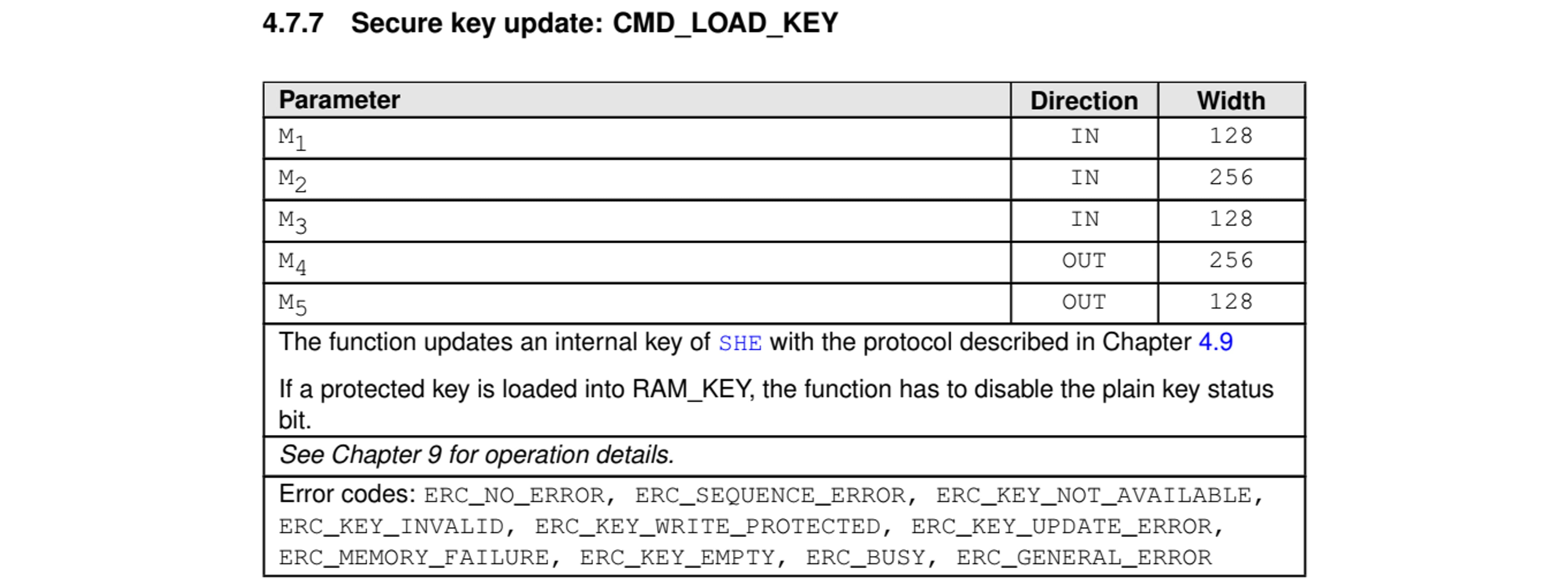

(6) CMD_LOAD_KEY

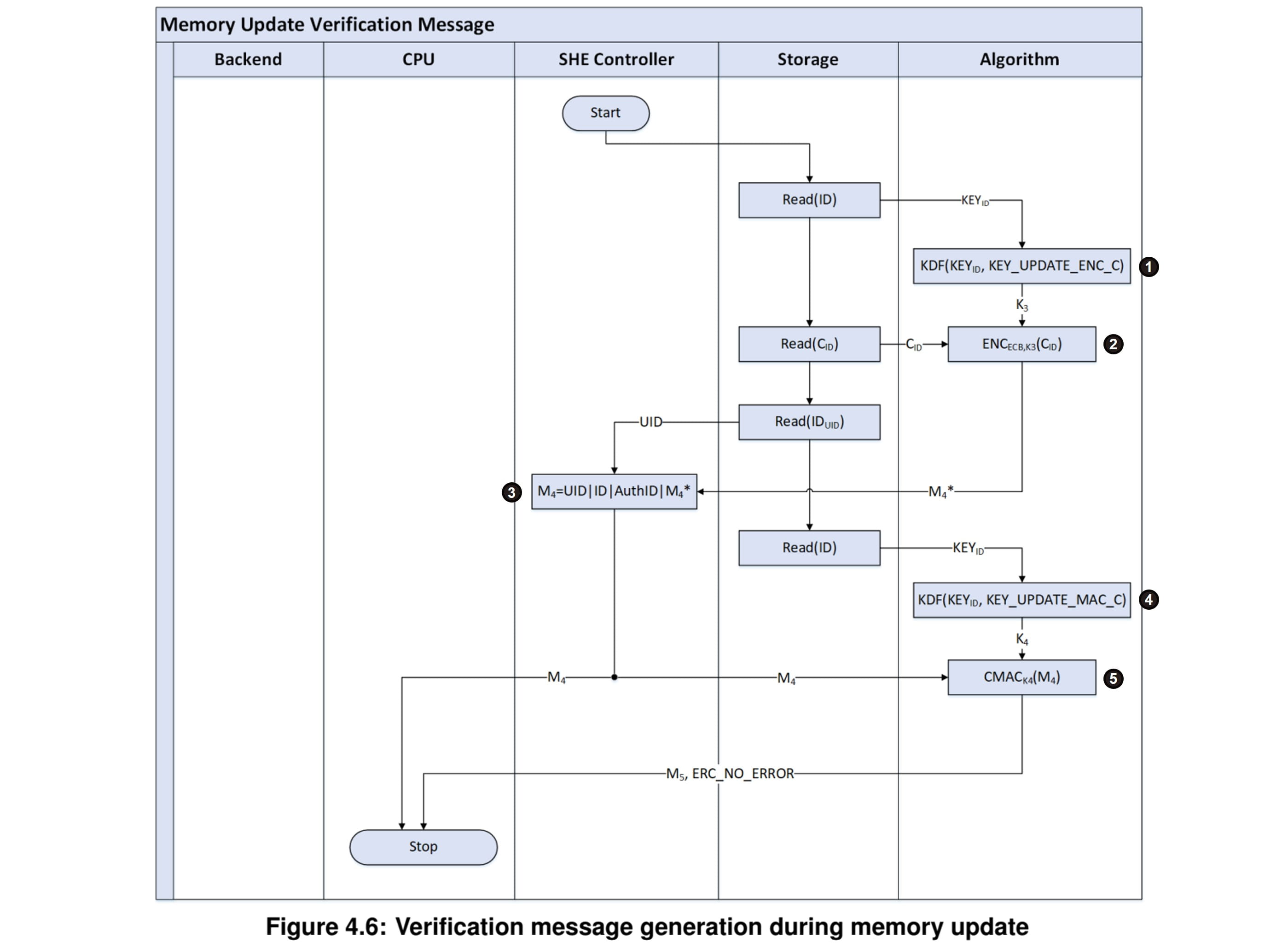

CMD_LOAD_KEY 是 SHE 接口函数。用于在更新时传递 M₁, M₂, M₃。在读取时传出 M₄, M₅ 的值。
(7) Check write protection of KEY_ID
这里检查的是 ECU 内部的需要被更新的目标 KEY 的写保护的 Flog 是否使能（FID 中的其中一个 bit），如果使能返 ERC_WRITE_ERROR，停止更新。如果未使能，将 M₁, M₂, AuthID 传递到 SHE 的 Storage。

(8) Read (AuthID)
从第（7）步存储的位置读取 AuthID 所对应的 KEY_AuthID，并将其与 M₁, M₂ 一并给到 KDF 压缩算法作为输入。

(9) KDF (KEY_AuthID,KEY_UPDATE_MAC_C)
基于从ECU内部读取的密钥 KEY_AuthID，以及从外部传递的 M₁, M₂，再以 KDF 压缩算法算出的结果作为内部的 K₂。具体 KDF 的实现参考（1）。

(10) CMAC_K2 (M₁ | M₂)
拿到 K₂ 后，以 M₁ | M₂ 作为明文，得到内部的 M₃*，这里的 * 指的是内部计算的结果。

(11) Check (M₃ = M₃*)
对比外部传过来的 CMAC 值 M₃ 和内部计算的 M₃*，其目的是为了判断 M₁（涵盖了 UID 等信息）和 M₂（涵盖了需要被更新的密钥）在传输的过程中有没有被篡改过。如果不相等，停止更新，并返回 ERC_KEY_UPDATE_ERROR。

(12) Check (UID' = 0)
检查输入的 UID' 是否为 0（直接从输入的 M₁ 中提取）。
如果不为 0，从 Storage 相应的 ID 中读取 UID。并进行对比，若不相等，返回 ERC_KEY_UPDATE_ERROR。若相等读取 AuthID 所对应的 KEY_AuthID。
如果等于 0，需要对目标 ID 所对应的 WILDCARD 的标志位是否为 0。如果是 0，读取 AuthID 所对应的 KEY_AuthID。如果不是 0，说明通配符不被允许，即不允许 UID' 为 0 作为输入进行密钥的更新。

(13) KDF (KEY_AuthID, KEY_UPDATE_ENC_C)
以 KDF 算法将 KEY_AuthID, KEY_UPDATE_ENC_C 进行压缩，得到 K₁（这里的算出来的 K₁ 应该与外部用的 K₁ 是一致的，因为在 KEY_AuthID 外部也是已知的，且与内部相同）。

(14) DEC_CBC,K1,IV=0 (M₂)
以 AES CBC 的模式，算出的 K₁ 为密钥，初始向量为 0，对外部给到的 M₂ 进行解密，得到外部给到的 CID', FID', KID'，对比外部 CID' 与本地 CID 的大小，如果外部的常数没有大于本地的常数，说明该消息是重放的，应返回 ERC_KEY_UPDATE_ERROR，如果是大于本地的常数，则将最新的常数、密钥、和标志位存储进相应的位置。
