SHE

SHE（Secure Hardware Extension），被应用在车端ECU中负责安全存储与安全计算。是由HIS（由Audi、BMW、Porsche、Volkswagen组成）制定的标准，中文意思“安全硬件扩展”， 是对任何给定微控制器的片上扩展。它旨在将对加密密钥的控制从软件域移到硬件域，从而保护这些密钥免受软件攻击。同时在 AUTOSAR 规范中也对 SHE 提出了明确的要求。

---

SHE 主要功能

• 支持对称算法，AES-128 (ECB、CBC)
• CMAC的生成、验证
• 数据压缩
• 根密钥安全存储
• 安全引导加载程序
• 防止重放攻击

---

SHE 逻辑结构

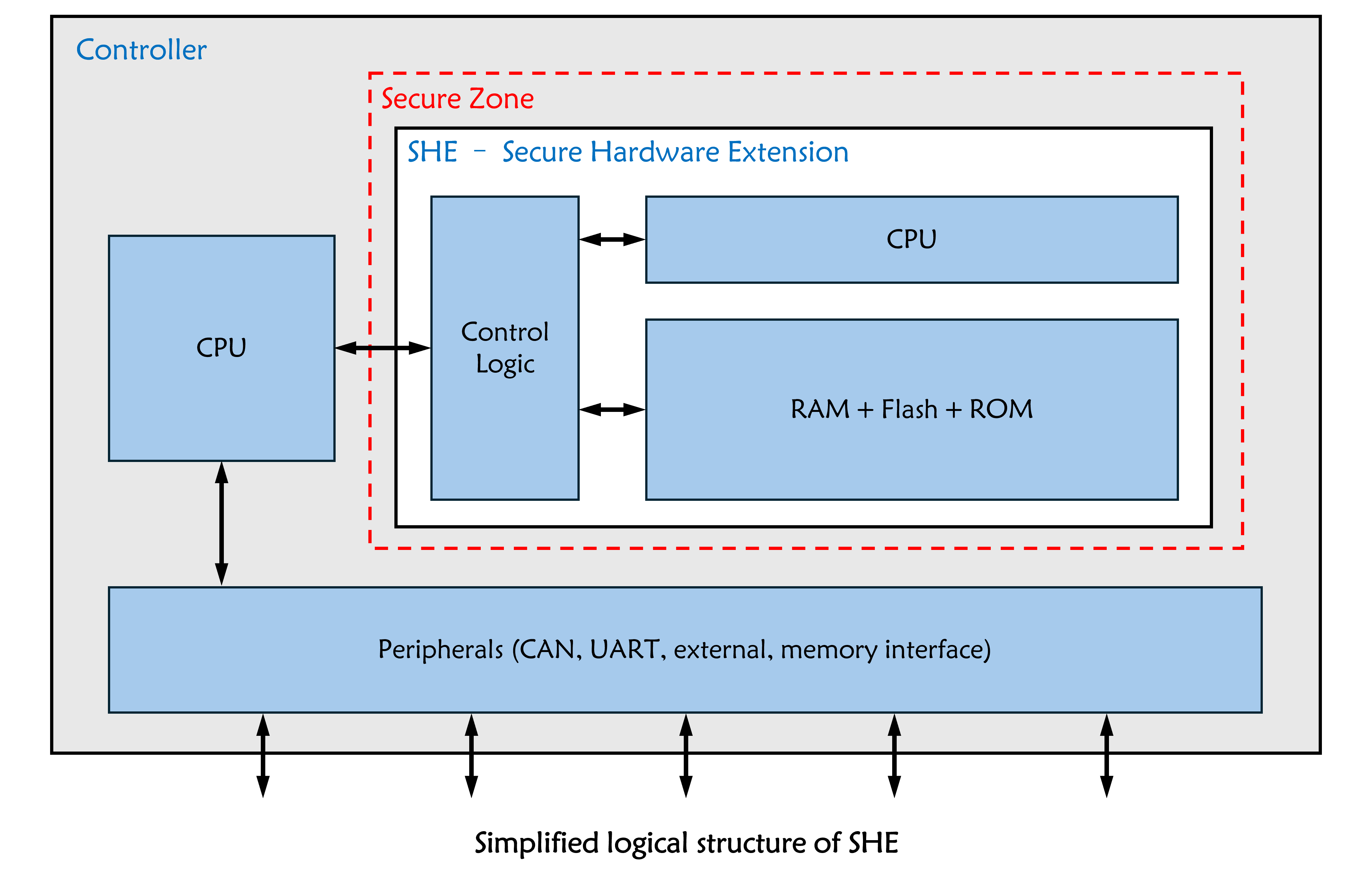

SHE 简化的逻辑结构图 在ECU中，有一块单独的 Secure Zone。Secure Zone里是SHE模块。SHE包括Control Logic、AES、Memory、PRNG，并仅与CPU通讯。同时，SHE必须被实现为微控制器的片上外围设备。 除了上图中明确指定的连接之外，SHE不能有任何其他连接。如果必须包括额外的资源以确保芯片制造过程中的正常功能，则所有端口都要求在物理上停用（如可以通过外部引脚访问）。 SHE可以通过多种方式连接到CPU，如：通过专用接口或内部外围总线，互连必须以其他外设或外部实体不能修改CPU和SHE之间传输数据的方式实现。SHE不需要在特殊工艺中制造以提高安全性， 也不需要采取任何措施来增强系统抵御物理攻击，如：蚀刻芯片外壳打开、差分功率分析、错误注入攻击等。

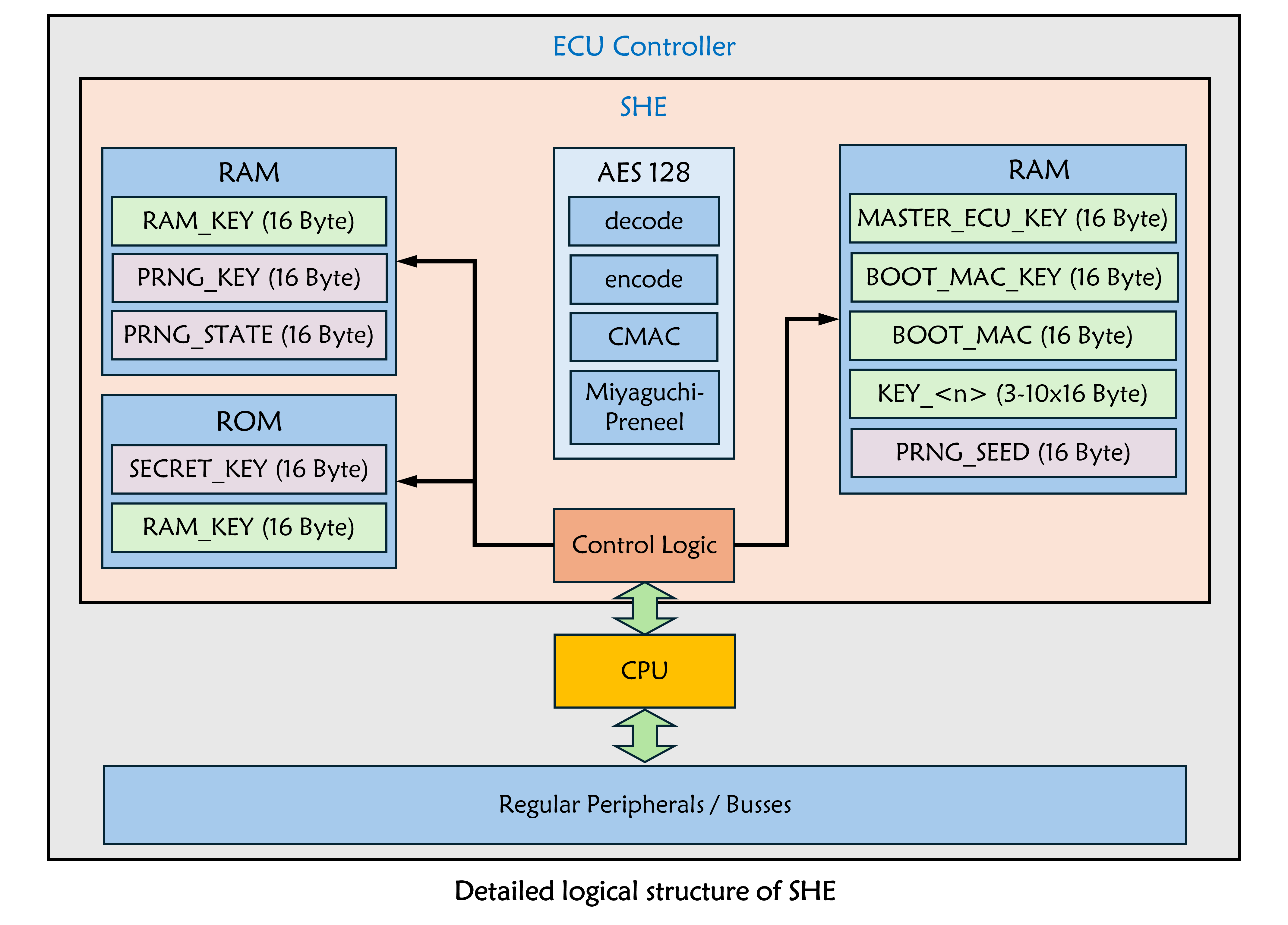

SHE 详细的逻辑结构图

---

SHE 的局限性

SHE也有它的局限性：无法保护软件应用程序、不支持非对称算法、同一时间只允许一个进程访问，即：不支持并发。

与 HSM 相比 SHE 属于低配置安全存储，HSM按安全级别分三个等级：Full、Medium、Light，SHE应处在Full > Medium > SHE > Light。
